Flasherシリーズプログラマは、海外・社外の生産ラインにおける不正操作を防止するセキュア書込みモードをサポートします。

海外・社外の生産ラインにおけるリスク：

Flasher本体にセキュアモードを設定して本体ディスクに保存されている大事なアプリケーションイメージデータを保護します｡ 以下、Flasher本体のスタンドアロンセキュアモードの設定方法を説明します。

セキュアモード設定手順：

1. Flasher本体にセキュアエリアを作成します


   デフォルトではFlasher本体内蔵ディスク（128MB）は標準USBディスク同様にパソコンから読み書きアクセス可能です。セキュアモード操作に必要となりますので、以下の手順でFlasher本体のディスクにセキュアエリアパーティション（64MB）を作成します。

   J-Link / Flasherソフトウエアパッケージの「J-Link Commander」ツールを起動します。ターゲットボードとの接続は不要です。J-Link Commanderツールのプロンプトから「securearea create」コマンドを実行します。「securearea create」コマンド実行後に、Flasher本体のセキュアエリアパーティション及びディスクデータはすべて削除されます。



   ※ セキュアエリア作成後に、Flasher本体に保存されているすべての設定ファイルとデータファイルが失われます。セキュアエリア作成前に必要なデータをバックアップしてください。

2. スタンドアロンモードデータを準備します


   対象マイコンデバイス環境に合わせてJ-Flashプロジェクトを作成してスタンドアロンモードでのフラッシュ書込みを事前に確認します。

   Flasher本体をMSDモードでパソコンに接続して、本体ディスクの内容を確認します。生産ラインでの書き込む回数（正常書込みの回数のみ）を制限したい場合は、Flasherディスクのルートフォルダに「Cntdown.txt」ファイルを作成します。「Cntdown.txt」ファイルをテキストエディタで開いて、制限したい書き込む回数（例：500）を指定します。



   ※ 書き込む回数を制限しない場合は、「Cntdown.txt」ファイルは不要です。

   必要な場合、Flasherディスクのデータをパソコンのローカルフォルダにバックアップコピーしておきます。


3. セキュアフォルダにデータをコピーします

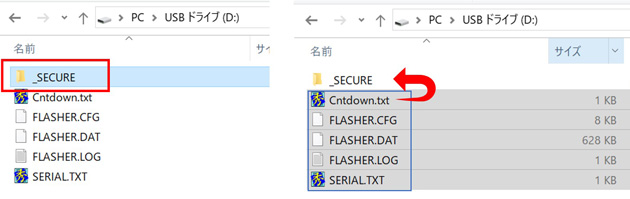

   Flasher本体をMSDモードでパソコンに接続して、本体ディスクのルートフォルダに「_SECURE」フォルダを作成します。セキュアエリアに設定するプロジェクトデータファイル（CFG、DAT、Cntdown.txtなど）をすべて「_SECURE」フォルダに移動します。



   MSDモードを終了して、Flasher本体をパソコンから切断します。標準操作モードでFlasher本体を再起動しますと、Flasher本体がセキュアモードで起動します。
   ※ 再度MSDモードで再起動する場合は、セキュアモードの設定は出来ません。

   セキュアモードに設定されている本体でスタンドアロンモード操作を確認します。また、本体をMSDモードでパソコンに接続して、本体ディスクの内容を確認します。正常にセキュアモード設定が完了している場合は、以下のように書込み操作の「FLASHER.LOG」ログファイルが表示されますが、「_SECURE」フォルダがなく、データファイルの読み出しは出来ません。LAN/RS232ポート経由のコマンドコンソールからFILE I/Oコマンドでのイメージデータファイルアクセスは出来ません。



   スタンドアロンモード書込みの結果は「FLASHER.LOG」ログファイルから確認できます。また、書込み操作のステータスはLAN/RS232コンソールから確認できます。

セキュアモードを再度設定する手順：

1. 一度セキュアモードに設定されたFlasher本体に対して、J-Link Commanderツールのプロンプトからの「securearea create」コマンド実行は不要です。Flasher本体をMSDモードでパソコンに接続して、本体ディスクのルートフォルダに「_SECURE」フォルダを作成します。セキュアエリアに設定するプロジェクトデータファイル（CFG、DAT、Cntdown.txtなど）をすべて「_SECURE」フォルダに移動します。
2. MSDモードを終了して、Flasher本体をパソコンから切断します。標準操作モードでFlasher本体を再起動しますと、Flasher本体がセキュアモードで起動します。
   ※ 再度MSDモードで再起動する場合は、セキュアモードの設定は出来ません。

セキュアモード解除手順：

J-Link Commanderツールのプロンプトから「securearea remove」コマンドを実行して、セキュアモード設定を削除します。「securearea remove」コマンド実行後に、Flasher本体のセキュアエリアパーティション及びディスクデータはすべて削除されます。
