SEGGER製 評価ボード

SEGGER 評価ボードですぐ動作確認出来るRTOS、IoT、TCP/IP、ファイルシステム、USB、GUI、圧縮、MODBUS、暗号化、セキュリティ等様々なソリューションを無償提供しています。評価ボードの貸出は可能です。評価をご検討のお客様はお問合せください。

SEGGER emPower Zynq

SEGGER emPower Zynq

メーカー:SEGGER Microcontroller
生産国:ドイツ

MCU:Xilinx Zynq XC7Z007S SoC

  • ARM Cortex-A9 @666 MHz with 256 KB RAM and 512 KB L2 cache
  • Artix7-FPGA with 23k logic cells for customer logic
  • I/Oインターフェース:LAN(1Gbps)、USBデバイス、USBホスト、SD/MMC
  • 外形寸法(W x D):82mm x 82mm
  • デバッガポート:On-Board J-Link、外部デバッグプローブ・ETMトレース用19-pin Cortex-Mコネクタ

商品のパッケージ内容:

  • emPower Zynq評価ボード本体
  • Mini-USBケーブル

製品型番:S-EVB-EMPZQ

SHOPですぐに購入評価用ボード貸出可能

BSP パッケージ内容:

RTOS、TCP/IPネットワーク、WEBサーバー、圧縮・解凍、ファイルシステム、USB、MODBUS、セキュリティ、暗号・サイファー、GUI、IoTツールキット

開発環境:Embedded Studio

無償評価版ダウンロードはこちら

SEGGER emPower

SEGGER emPower

メーカー:SEGGER Microcontroller
生産国:ドイツ

MCU:NXP Kinetis K66(Arm Cortex-M4)

  • マイコンデバイス: NXP Kinetis MK66FN2M0VMD18
  • 1.8"液晶モジュール
  • I/Oインターフェース:LAN(100Mbps)、USBデバイス、USBホスト、USRT/SPI/I2C延長コネクタ
  • メモリ:NAND Flash 1GBit、microSD
  • 外形寸法(W x D):99mm x 80mm
  • デバッガポート:On-Board J-Link、外部デバッグプローブ・ETMトレース用19-pin Cortex-Mコネクタ

商品のパッケージ内容:

  • emPower評価ボード本体
  • Mini-USBケーブル

製品型番:S-EVB-EMP

SHOPですぐに購入評価用ボード貸出可能

BSP パッケージ内容:

RTOS、TCP/IPネットワーク、WEBサーバー、圧縮・解凍、ファイルシステム、USB、MODBUS、セキュリティ、暗号・サイファー、GUI、IoTツールキット

開発環境:Embedded Studio

無償評価版ダウンロードはこちら

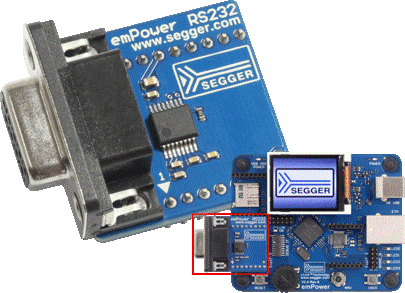

emPower用 RS232モジュール

emPower RS232

メーカー:SEGGER Microcontroller
生産国:ドイツ

商品のパッケージ内容:

  • RS232モジュール本体

製品型番:S-EVB-RS232AD

SHOPですぐに購入

※ emPower評価ボードは必要です

emPower用 WiFi モジュール(Microchip ATWILC1000)

emPower WiFi

メーカー:SEGGER Microcontroller
生産国:ドイツ

emPower評価ボードにAdd-Onモジュール(SPIインターフェース)として使用します。emNetネットワークスタックのWiFiインターフェースは動作確認出来ます。

商品のパッケージ内容:

  • Microchip ATWILC1000モジュール本体

製品型番:S-WIFI-ATWILC1000

SHOPですぐに購入

※ emPower評価ボードは必要です

仕様:

  • IEEE 802.11b/g/n WiFiサポート(2.4GHz band)
  • ホストI/F: SPI、UART
  • ROM使用:~7kBytes + アプリケーション、168kBytes WiFiファームウエア用

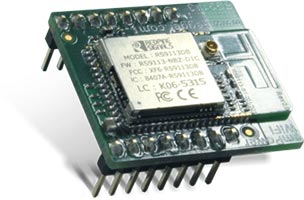

emPower用 WiFi モジュール(Redpine Signals RS9113)

emPower WiFi

メーカー:SEGGER Microcontroller
生産国:ドイツ

emPower評価ボードにAdd-Onモジュール(SPIインターフェース)として使用します。emNetネットワークスタックのWiFiインターフェースは動作確認出来ます。

商品のパッケージ内容:

  • Microchip ATWILC1000モジュール本体

製品型番(2.4GHz版):S-WIFI-RS9113N00S1C
製品型番(5GHz版):S-WIFI-RS9113N00D1C

SHOPですぐに購入

※ emPower評価ボードは必要です

仕様:

  • IEEE 802.11b/g/n WiFiサポート(2.4GHz / 5GHz band)
  • ホストI/F: SPI、UART、SDIO、USB
  • ROM使用:~5kBytes

emPower-USB-Host

emPower-USB-Host

メーカー:SEGGER Microcontroller
生産国:ドイツ

  • マイコンデバイス: NXP LPC546 MCU (LPC54605J512) 180MHz, ARM Cortex-M4
  • USBポート:USBH-Full Speed、USBH-High Speed
  • 外形寸法(W x D):32mm x 32mm
  • デバッガポート: 9-pin Cortex-M

商品のパッケージ内容:

  • emPower-USB-Hostボード本体

製品型番:S-EVB-EMPUSBH

SHOPですぐに購入

BSP パッケージ内容:

RTOS、USB-Host

開発環境:Embedded Studio

無償評価版ダウンロードはこちら

embOS/IP Switch Board

embOS/IP Switch Board

メーカー:SEGGER Microcontroller
生産国:ドイツ

  • マイコンデバイス: NXP Kinetis K66 MCU (MK66FN2M0VMD18)
  • Gigabit LANコントローラ: Micrel/Microchip KSZ8794CNX
  • LANポート:3個(RJ45コネクタ)
  • 外形寸法(W x D):80mm x 60mm
  • デバッガポート:On-Board J-Link

商品のパッケージ内容:

  • embOS/IP Switchボード本体
  • USBケーブル
  • Mini-USBケーブル

製品型番:S-EVB-EMNETSW

SHOPですぐに購入

BSP パッケージ内容:

RTOS、TCP/IPネットワーク、WEBサーバー

開発環境:Embedded Studio

無償評価版ダウンロードはこちら

(Q)SPI Flash Evaluator

(Q)SPI Flash Evaluator

メーカー:SEGGER Microcontroller
生産国:ドイツ

  • マイコンデバイス: ST STM32H743 (Cortex-M7)
  • 直接QSPIフラッシュ書き込み用の20ピンヘッダーコネクタ
  • マイコン経由でのフラッシュ書き込み及びデバッグ用の19ピンヘッダーコネクタ
  • ジャンパー設定でフラッシュ電源の電圧レベルが選択可能(3.3V / 1.8V)
  • 電源用USBマイクロコネクタ

商品のパッケージ内容:

  • (Q)SPI Flash Evaluatorボード本体
  • SO-8、SO-8W、SO-16用ブランクアダプタボード(1個)
  • BGA 4x6mm、5x5mm用ブランクアダプタボード(1個)
  • SON/DFN 8x6、6x5、4x4、3x4、3x2用ブランクアダプタボード(1個)
  • コネクタ(2個)
  • Micro-USBケーブル

製品型番:S-EVB-QSPIEVT

SHOPですぐに購入

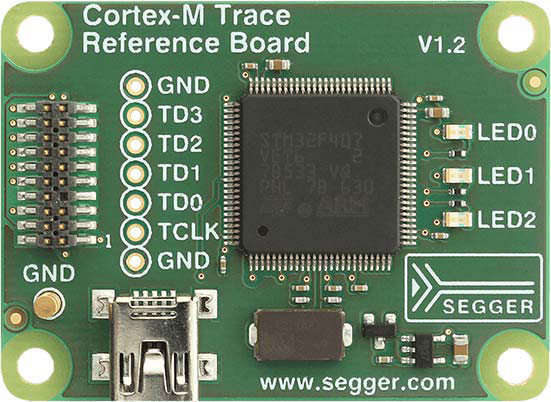

Cortex-M Trace Reference Board

Cortex-Mトレース用評価ボード

メーカー:SEGGER Microcontroller
生産国:ドイツ

  • マイコンデバイス: ST STM32F407 (ARM Cortex-M4)
  • CPUクロック: 168 MHz
  • Max. trace bandwidth : 672 Mbps with 4-bit Trace(168 MHz Trace port clock)

商品のパッケージ内容:

  • Cortex-M Trace Referenceボード本体

製品型番:S-TRB-CM

SHOPですぐに購入ETMトレースサンプルのダウンロードはこちら

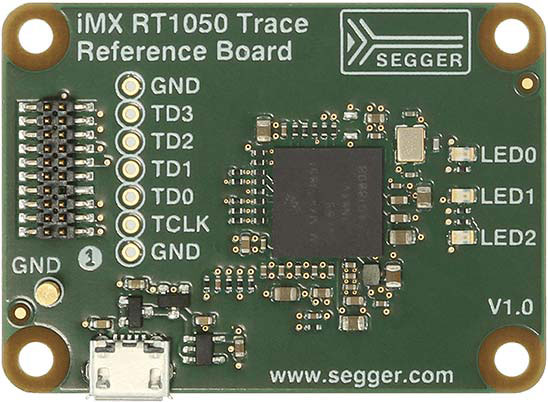

iMX RT1050 Trace Reference Board

iMXRT1050トレース用評価ボード

メーカー:SEGGER Microcontroller
生産国:ドイツ

  • マイコンデバイス: NXP iMX RT1051/52
  • CPUクロック: 600 MHz
  • Max. trace bandwidth : 1056 Mbps with 4-bit Trace( 264 MHz Trace port clock)

商品のパッケージ内容:

  • iMX RT1050 Trace Referenceボード本体

製品型番:S-TRB-MXRT1050

SHOPですぐに購入ETMトレースサンプルのダウンロードはこちら

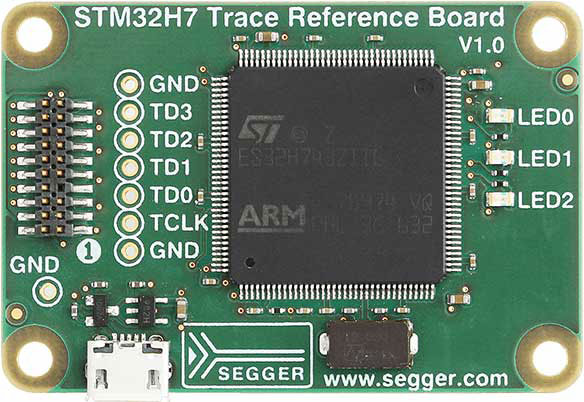

STM32H7 Trace Reference Board

STM32H7トレース用評価ボード

メーカー:SEGGER Microcontroller
生産国:ドイツ

  • マイコンデバイス: ST STM32H743
  • CPUクロック: 400 MHz
  • Max. trace bandwidth : 1064 Mbps with 4-bit Trace(266 MHz Trace port clock)

商品のパッケージ内容:

  • STM32H7 Trace Referenceボード本体

製品型番:S-TRB-STM32H7

SHOPですぐに購入ETMトレースサンプルのダウンロードはこちら
